欲用稻殼灰，知其作用應(yīng)首當(dāng)其沖

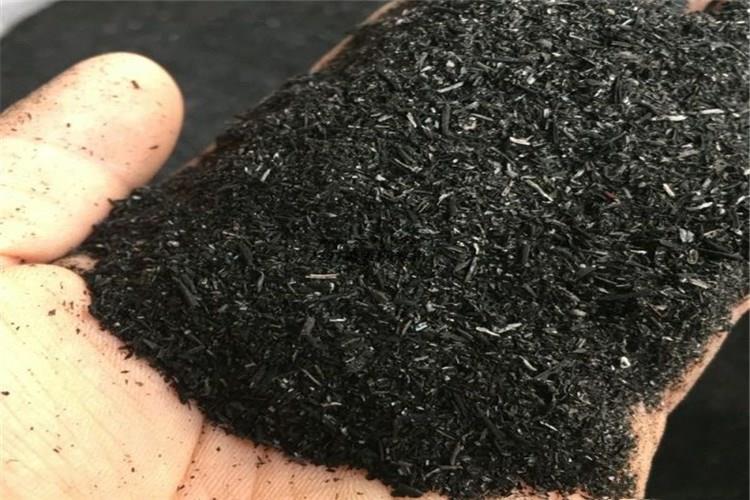

所謂稻殼灰其實就是一種以稻殼為原料制備而成的保溫材料，近年來在農(nóng)產(chǎn)品種植等領(lǐng)域使用比較廣泛，而我們想要更好的使用稻殼灰發(fā)揮其更大作用，還是要對其作用有所了解，因此今天我們整理了有關(guān)稻殼灰作用的相關(guān)知識，接下來就讓我們一起來了解一下具體的內(nèi)容吧！

稻殼灰的作用：

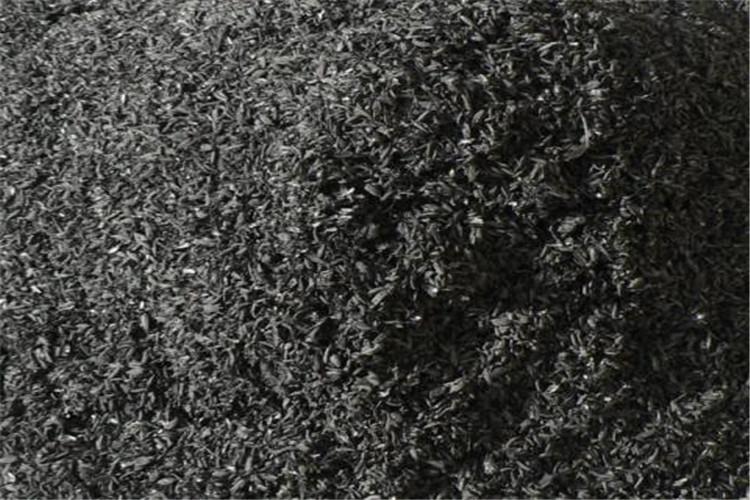

1、稻殼灰替代水泥摻入混凝土，能明顯的改善孔結(jié)構(gòu)，孔隙明顯細(xì)化，小于20nm的無害孔明顯增多。幾孔徑和平均孔徑越小，混凝土的抗壓強度越大，用平均孔徑能較好地表示稻殼灰混凝土孔參數(shù)。對不同的水膠比，摻10％和20％高活性稻殼灰混凝土都具有良好的抗凍融特性，但是摻30％稻殼灰的混凝土的抗凍融特性下降；混凝土含氣量和平均氣泡間隔系數(shù)極大的影響稻殼灰混凝土的抗凍融特性，硬化后含氣量為4.5％和平均氣泡間隔系數(shù)為400微米以下的稻殼灰混凝土都具有良好的抗凍融特性；從混凝土的抗凍性角度來看，高活性稻殼灰在混凝土中的摻量上限為20％。

2、稻殼灰可以用于制作牙膏或牙粉研磨劑，將稻殼洗凈后晾干或烘干，再置于爐中進行白化燃燒，脫碳燒制成白色具有化學(xué)活性的稻殼灰，再將白色稻殼灰按合適的配比加入到牙膏或牙粉的研磨劑中，即可制成一種含稻殼灰的牙膏或牙粉摩擦劑。稻殼焚燒后所制得的具有化學(xué)活性的白色稻殼灰中含有豐富的二氧化硅、鈉、鉀和鈣等成分，用其制作牙膏或牙粉的研磨劑時其中的二氧化硅對牙齒的牙垢具有明顯的磨蝕作用，而稻殼灰中的鈉、鉀和鈣等活性成分又能對牙齒摩擦起到幫助作用，因此用稻殼灰制作牙膏或牙粉的研磨劑具有清除牙垢能力強，效果好的特點。

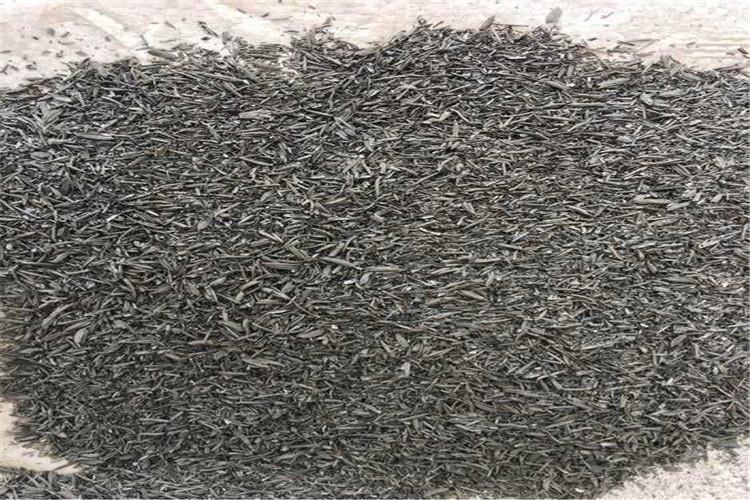

3、在水灰比為0.22時，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經(jīng)時損失較小，但流出時間出現(xiàn)下降，并存在發(fā)粘現(xiàn)象，且工作性和硅灰相接近，略好于偏高嶺土；28d的抗壓強度，電爐熱解稻殼灰達到了108.1MPa，超過了硅灰12MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時其28d抗壓強度達到了104.5MPa，好于空白樣，并和偏高嶺土強度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當(dāng)完全可以超過硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

今天的內(nèi)容就為大家介紹到這里了，感謝各位在百忙之中閱讀我們的文章，想要了解有關(guān)稻殼灰的其他知識可以在公司網(wǎng)站留言或者撥打熱線電話咨詢我們，更多精彩新聞資訊在等待著大家。
