稻殼灰應(yīng)用新方向，抓住機(jī)遇緊握商機(jī)

道稻殼灰在農(nóng)業(yè)上生產(chǎn)中的作用，相信大家通過(guò)我們之前的介紹已經(jīng)有所了解，除了保溫隔熱作用之外，稻殼灰一個(gè)重要的應(yīng)用領(lǐng)域就是能夠用來(lái)制作建筑材料，利用稻殼灰生產(chǎn)建筑材料的具體過(guò)程是怎樣的呢？針對(duì)這一問(wèn)題，下面就請(qǐng)相關(guān)行業(yè)代表，來(lái)為大家進(jìn)行系統(tǒng)的介紹，具體內(nèi)容如下。

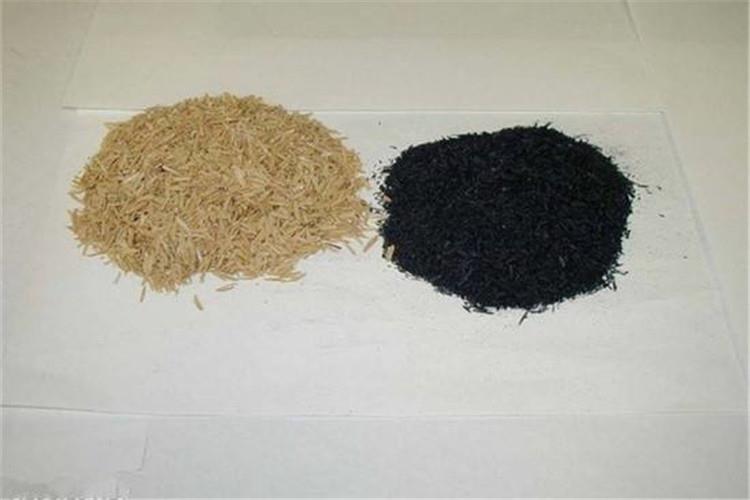

稻殼灰在建筑行業(yè)中的應(yīng)用：

1、稻殼灰替代水泥摻入混凝土，能明顯的改善孔結(jié)構(gòu)，孔隙明顯細(xì)化，小于20nm的無(wú)害孔明顯增多。幾孔徑和平均孔徑越小，混凝土的抗壓強(qiáng)度越大，用平均孔徑能較好地表示稻殼灰混凝土孔參數(shù)。對(duì)不同的水膠比，摻10％和20％高活性稻殼灰混凝土都具有良好的抗凍融特性，但是摻30％稻殼灰的混凝土的抗凍融特性下降；混凝土含氣量和平均氣泡間隔系數(shù)極大的影響稻殼灰混凝土的抗凍融特性，硬化后含氣量為4.5％和平均氣泡間隔系數(shù)為400微米以下的稻殼灰混凝土都具有良好的抗凍融特性；從混凝土的抗凍性角度來(lái)看，高活性稻殼灰在混凝土中的摻量上限為20％。

2、摻稻殼灰的碾壓混凝土強(qiáng)度的適宜用水量低于按密度的用水量，稻殼灰摻量越大，其用水量也越大；稻殼灰摻量由0增加到100％，碾壓混凝土的用水量（按強(qiáng)度）由108kg/m3增至126kg/m3；碾壓混凝土抗壓強(qiáng)度隨稻殼灰摻量的增多而降低，稻殼灰摻量分別為0、30％、50％、70％、100％的碾壓混凝土，在用水量條件下，其高抗壓強(qiáng)度分別可達(dá)71MPa、51MPa、45MPa、27MPa和20MPa。

3、在水灰比為0.22時(shí)，稻殼灰和氣化稻殼灰摻合料新拌混凝土的工作性能良好，經(jīng)時(shí)損失較小，但流出時(shí)間出現(xiàn)下降，并存在發(fā)粘現(xiàn)象，且工作性和硅灰相接近，略好于偏高嶺土；28d的抗壓強(qiáng)度，電爐熱解稻殼灰達(dá)到了108.1MPa，超過(guò)了硅灰12MPa；氣化稻殼灰由于含有較多的炭，活性較弱，而二次燃燒后的氣化稻殼灰的活性得到提高，水灰比0.19時(shí)其28d抗壓強(qiáng)度達(dá)到了104.5MPa，好于空白樣，并和偏高嶺土強(qiáng)度相接近；稻殼灰的加入可以降低混凝土的氯離子滲透性能，只要配方得當(dāng)完全可以超過(guò)硅灰的效果，水灰比越大，稻殼灰降低混凝土的氯離子滲透性能效果則越明顯。

想要了解更多關(guān)于稻殼灰的技術(shù)知識(shí)和新聞資訊，關(guān)注公司網(wǎng)站可以及時(shí)獲得。今天的內(nèi)容就為大家分享到這里了，感謝大家百忙之中閱讀我們的文章，誠(chéng)摯邀請(qǐng)業(yè)界新老客戶前來(lái)我司參觀選購(gòu)。
