簡單介紹碳化稻殼的基本特性

碳化稻殼就是稻殼在特定溫度下燃燒之后的產(chǎn)物，雖然一眼看上去黑黑的，感覺很不起眼的樣子，但若是大家細細的了解一下碳化稻殼的話，那么其實就會發(fā)現(xiàn)其具備諸多的優(yōu)勢，為了讓廣大用戶對于碳化稻殼有更多的認識，那么我們下面就帶領(lǐng)大家一起詳細的了解一下該產(chǎn)品所具備的特性。

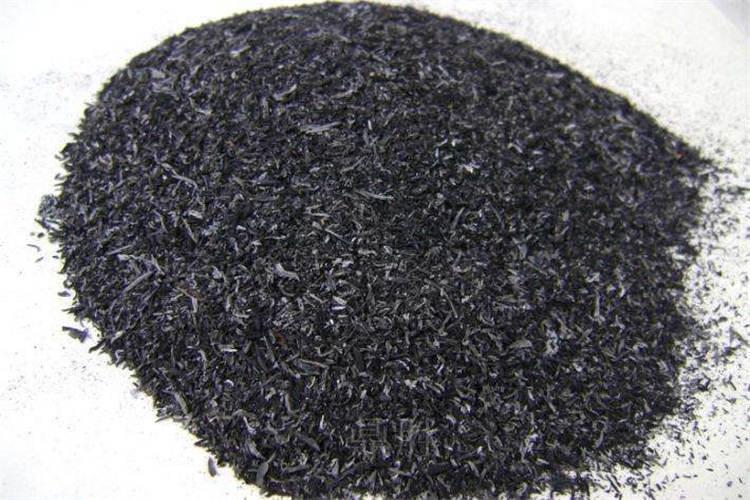

碳化稻殼是稻殼燃燒后產(chǎn)生的灰分，占稻殼重量的16%~20%，同時每公斤稻殼燃燒放出約3800千卡的熱量。碳化稻殼的物理化學性能主要取決于稻殼的燃燒溫度及燃燒時間。稻殼斷面為波紋狀的纖維層狀結(jié)構(gòu)，二氧化硅主要集中在稻殼的外表皮，只有少量在內(nèi)表層，并且按一些的規(guī)律排列。稻殼燃燒后，其結(jié)構(gòu)仍保留下來，形成多孔的層狀結(jié)構(gòu)。從碳化稻殼顆粒的形態(tài)看，由于呈單向多孔性，使其具有較高的疏松度和不導熱性，其松散容重約0.2公斤/升，耐火度1650℃。因此，利用碳化稻殼的這些特性，可以制成具有較高隔熱性能的耐火制品。

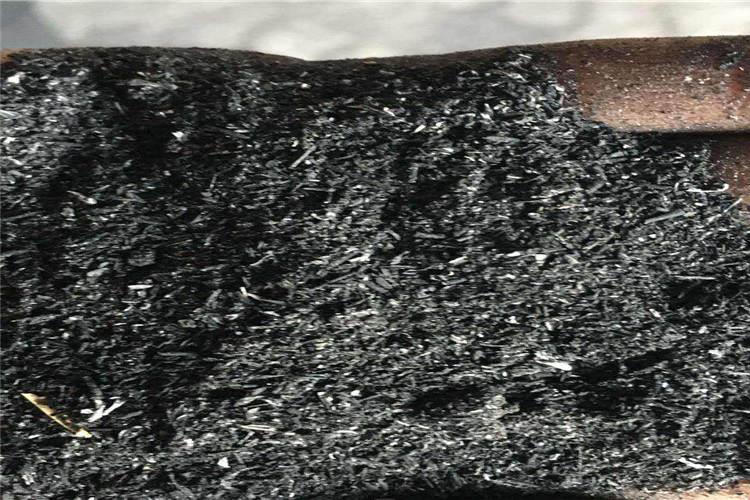

碳化稻殼的顏色隨燃燒溫度的提高由黑色變?yōu)榛野咨Ｇ胰紵龝r間越長，顏色也越白。在400℃以下，不管燃燒時間多長，灰均為黑色。這是由于在該溫度以下，這些灰樣仍含有部分已分解的有機物和未被氧化的碳而在900℃以上燃燒超過分鐘的灰一般均為灰。白色。不同燃燒溫度和燃燒時間的灰其二氧化硅的結(jié)晶度、晶體尺寸、微孔結(jié)構(gòu)、比表面積等性能各不相同。碳化稻殼中孔隙的大小及分布取決于燃燒時的溫度和時問。在較低溫度下，孔隙主要是半徑小于10nm的間隙孔。隨著溫度的升高，小于10nm孔逐漸減少并形成開放型孔。燃燒時間的延長也同樣引起微孔的減少和向開放型孔的轉(zhuǎn)化。

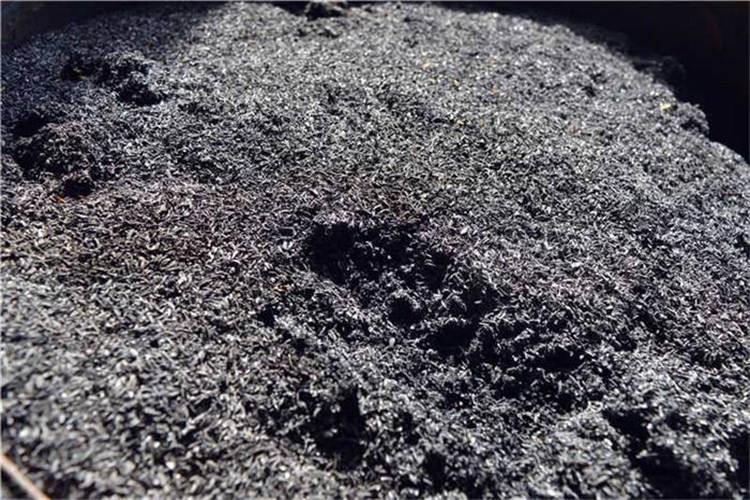

燃燒溫度約在400~500℃時，碳化稻殼的比表面積達到較大，約為150m2/g。由于稻殼燃燒后析出二氧化硅而形戍孔結(jié)構(gòu)，隨著溫度的升高和恒溫時間延長，晶體顆粒長大，微孔減少，孔結(jié)構(gòu)改變，使比表面積也相應減小?！揪唧w可參考《碳化稻殼優(yōu)越的應用表現(xiàn)為你精心化盤點》的相關(guān)內(nèi)容】

有關(guān)碳化稻殼的特性就先為大家分享到這里，后續(xù)我們還會為大家繼續(xù)更新，希望分享的內(nèi)容可以幫助您更好解決問題。如若您還想知曉更多關(guān)于稻殼方面的精彩資訊，歡迎隨時訪問我們的官方網(wǎng)站查詢了解。
