探究碳化稻殼的多種應(yīng)用性能

很多人對于碳化稻殼的了解，都是認(rèn)為其只是一種保溫材料而已，并且具有不錯的保溫效果，這種說法雖然是正確的，但其實這只是碳化稻殼的其中一種用處，有很多用處都是大家所不知道的，比如說現(xiàn)在水泥中就可以摻雜著一些碳化稻殼，下面就來了解一下該產(chǎn)品在水泥中所發(fā)揮的種種作用吧。

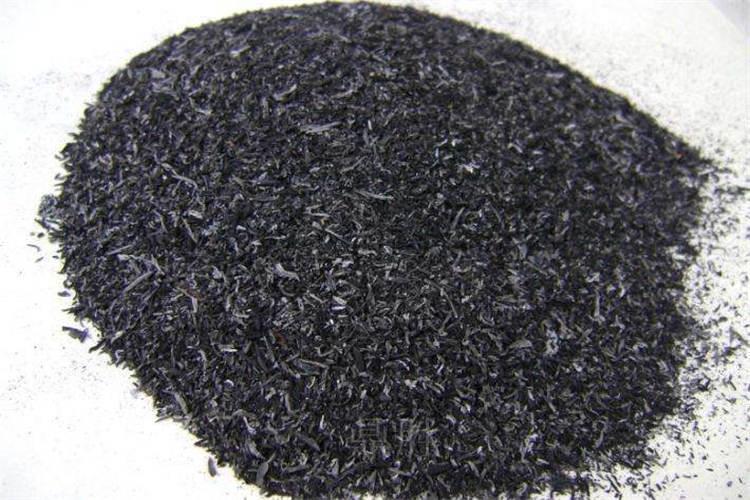

一、碳化稻殼水泥

“稻殼灰砂漿及商品混凝土的一個重要性質(zhì)是它的抗酸侵蝕耐久性特別好”?！疤蓟練ぷ鳛橐环N高活性火山灰能減少含活性集料砂漿的堿集料膨脹”。在高強度大體積商品混凝土中，用稻殼灰可得到高強度而內(nèi)部溫升不大，典型地稻殼灰商品混凝土28d強度比普通波特蘭水泥商品混凝土高8%，而在7d~28d內(nèi)部溫升卻低于21℃。

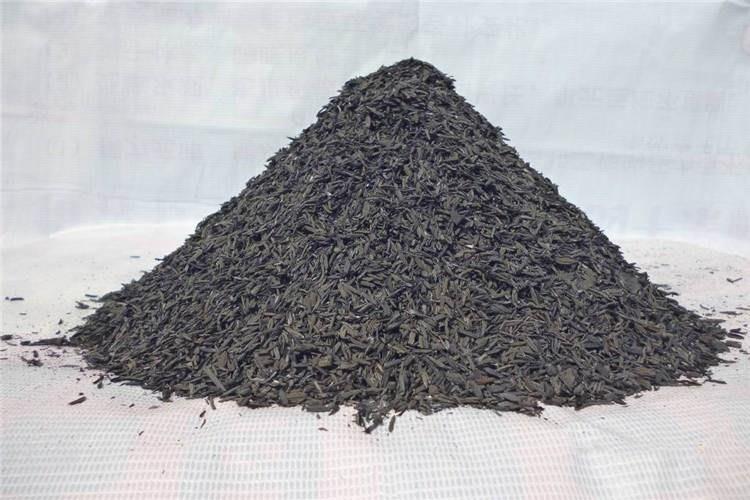

二、石灰碳化稻殼水泥

用消石灰與稻殼灰或生石灰與稻殼灰混合制成消石灰稻殼灰水泥及生石灰稻殼灰水泥。兩種石灰稻殼灰水泥的安定性均合格。消石灰稻殼灰水泥的凝結(jié)時間較普通水泥略長，而生石灰稻殼灰水泥的凝結(jié)時間較快。兩種石灰稻殼灰水泥的標(biāo)準(zhǔn)稠度，較硅酸鹽水泥標(biāo)準(zhǔn)稠度大得多，這是碳化稻殼有特大的比表面積，而引起標(biāo)準(zhǔn)稠度的增加。

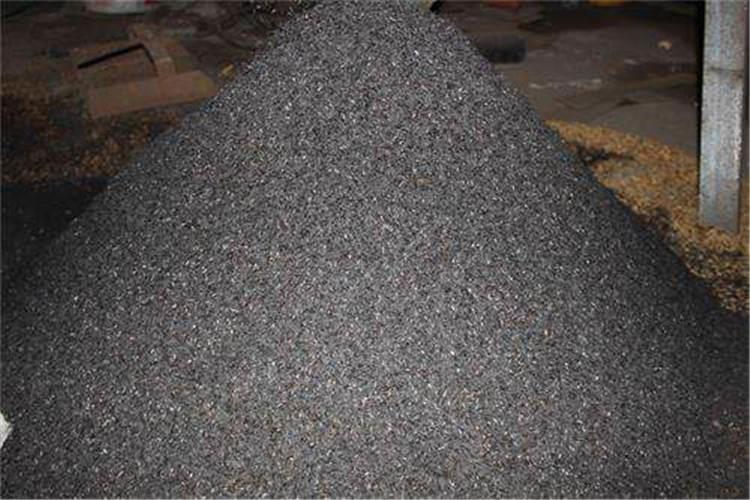

三、碳化稻殼水泥商品混凝土

碳化稻殼有以外摻或內(nèi)摻形式摻入商品混凝土，在等量取代20%水泥的情況下?lián)降練せ以嚰?d、7d抗壓強度均小于未摻稻殼灰的空白組，但28d抗壓強度較空白組增加20%，說明稻殼灰具有較高的火山灰活性，在超量取代水泥的情況下，稻殼灰的增強效果更顯著。稻殼灰以外摻形式摻入商品混凝土的技術(shù)條件及結(jié)果，摻稻殼灰的試驗組抗壓強度提高的幅度較大，且早期比后期強度高，表明稻殼灰有強烈的增強作用，與硅灰相似?！揪唧w可參考《碳化稻殼優(yōu)勢明顯應(yīng)用價值毋庸置疑》的相關(guān)內(nèi)容】

關(guān)于碳化稻殼的應(yīng)用性能，就為大家介紹到這里了，相信大家看完之后已經(jīng)了解的很清楚了，如果您想了解更多關(guān)于碳化稻殼的信息，可以繼續(xù)關(guān)注我們網(wǎng)站，我們會為大家提供更多這方面資訊信息。
