稻殼灰在混凝土中的應(yīng)用，你了解嗎？

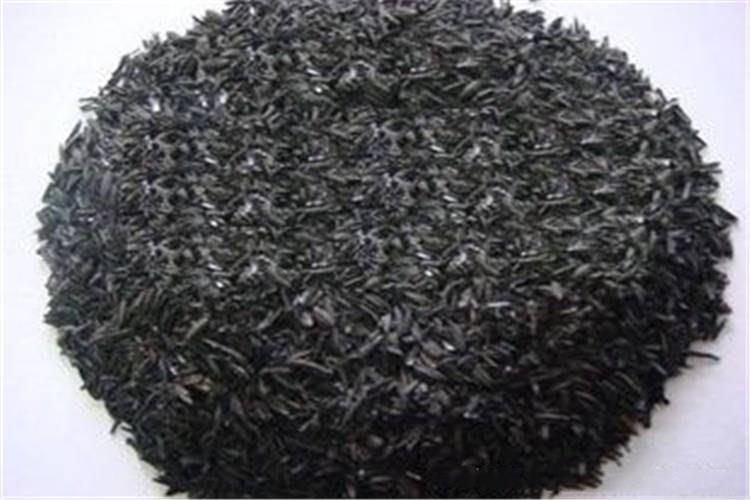

稻殼灰是生物質(zhì)電廠利用稻殼為燃料燃燒或氣化過程所產(chǎn)生的一種工業(yè)廢渣。目前，對(duì)殼灰資源化綜合利用的研究多集中在由殼灰生產(chǎn)白炭黑并回收活性炭方面。但是有相關(guān)研究發(fā)現(xiàn)摻入稻殼灰的混凝土使用效果會(huì)更好，這給我們?cè)谠擃惍a(chǎn)品的應(yīng)用上指明了新的方向。下面我們就來詳細(xì)了解一下具體的應(yīng)用情況。

利用稻殼灰生產(chǎn)的保溫磚是一種新型隔熱耐火保溫材料，以稻殼灰為主要原料，摻入適當(dāng)粘結(jié)劑等其它輔助原料，經(jīng)混合攪拌、成型、干燥、焙燒而成。具有外觀潔白、重?zé)€收縮小、高溫導(dǎo)熱系數(shù)低等特點(diǎn)。經(jīng)陶瓷烤花爐試用證明，和硅藻土磚相比，節(jié)電20％以上，且表面溫度降低。

摻稻殼灰的碾壓混凝土強(qiáng)度的較佳用水量低于按密度的較佳用水量，稻殼灰摻量越大，其較佳用水量也越大；稻殼灰摻量由0增加到100％，碾壓混凝土的較佳用水量（按強(qiáng)度）由108 kg/m3增至126 kg/m3；碾壓混凝土抗壓強(qiáng)度隨稻殼灰摻量的增多而降低,稻殼灰摻量分別為0、30％、50％、70％、100％的碾壓混凝土，在較佳用水量條件下，其較高抗壓強(qiáng)度分別可達(dá)71 MPa、51 MPa、45 MPa、27 MPa和20MPa。稻殼灰替代水泥摻入混凝土，能明顯的改善孔結(jié)構(gòu)，孔隙明顯細(xì)化，小于20 nm的無害孔明顯增多。較可幾孔徑和平均孔徑越小，混凝土的抗壓強(qiáng)度越大，用平均孔徑能較好地表示稻殼灰混凝土孔參數(shù)。對(duì)不同的水膠比，摻10％和20％高活性稻殼灰混凝土都具有良好的抗凍融特性,但是摻30％稻殼灰的混凝土的抗凍融特性下降;混凝土含氣量和平均氣泡間隔系數(shù)極大的影響稻殼灰混凝土的抗凍融特性,硬化后含氣量為4.5％和平均氣泡間隔系數(shù)為400微米以下的稻殼灰混凝土都具有良好的抗凍融特性;從混凝土的抗凍性角度來看，高活性稻殼灰在混凝土中的摻量上限為20％?！揪唧w可參考《掌握正確存放碳化稻殼的方法，避免降低產(chǎn)品性能！》的相關(guān)內(nèi)容】

本篇文章主要向大家詳細(xì)介紹了關(guān)于稻殼灰在混凝土中的應(yīng)用。不知道大家有沒有對(duì)以上問題完全掌握呢？如果大家對(duì)該產(chǎn)品還有疑惑的地方想要了解的話，大家可以在線咨詢我們的熱線客服，我們的客服將為大家提供熱情服務(wù)。
