稻殼灰究竟具有哪些神秘的新用途呢？

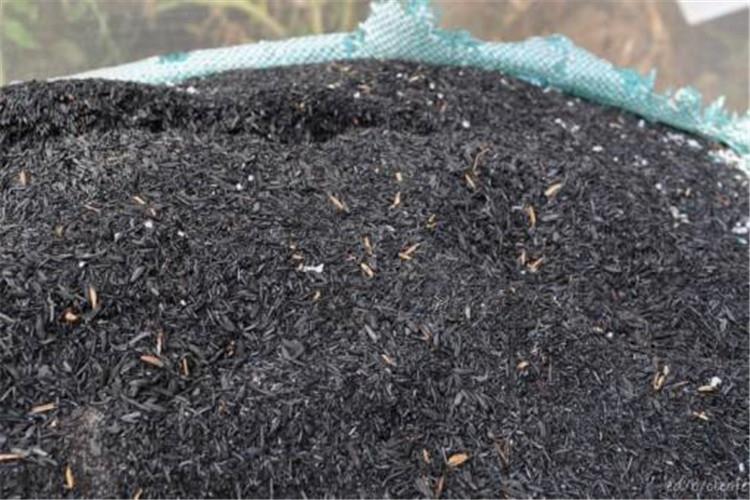

稻殼的燃燒能產(chǎn)生約為3900千卡/公斤的熱量和13一15%的稻殼灰，按250萬(wàn)噸計(jì)可得到35萬(wàn)萬(wàn)左右的稻殼灰。為此日本有關(guān)部門(mén)為利用其資源作了多方面的研究開(kāi)發(fā)，如利用稻殼能在空氣中以及在氮?dú)?、氫氣、二氧化碳?xì)怏w等非氧氣氣氛中，根據(jù)不同燒成溫度可得到各種特性的灰，并能作為制造建材等用的多孔質(zhì)體原料和陶瓷的合成原料使用。

在有充足氧氣中，燒成溫度為500一700℃時(shí)，可得到以灰白色非結(jié)晶形的二氧化硅（90%以上）。以這種稻殼灰為原料可以合成優(yōu)良的沸石。由稻殼灰和鋁酸鈉在不同的溫度、時(shí)間條件下可合成A型、X型沸石，另外以稻殼灰和高嶺土為原料可合成Y型沸石。像這種稻殼灰作為沸石的硅可以得到充分使用。同時(shí)由于稻殼灰合成的沸石其粒徑為1一2微米，將其作為洗滌劑等使用是比較理想的。

在空氣中，燒成溫度在60O℃以上燒成的稻殼灰和同量比例的木炭粉混合物是制造碳化硅的合成原料。另外在氮?dú)庵?，?/span>900℃時(shí)所得到的稻殼灰中含有大體同等比例的二氧化硅和碳，也是可作為碳比硅的原料。同樣用稻殼灰為原料在氫氣中在高溫下燒成也可合成碳化硅。以上這些同以滑石為原料制得的碳化硅相比，具有質(zhì)量?jī)?yōu)良、比容積大等特點(diǎn)。

另外用上述的原料在氮?dú)庵泻铣煽缮砂被?，在氯氣中，?/span>1000℃以下反應(yīng)可得到高質(zhì)量的四氯化硅。這同用硅砂、硅、市售的碳化硅等為原料的情況下相比，具有反應(yīng)性極高的特點(diǎn)。同時(shí)所得到的四氯化硅在室溫條件下呈現(xiàn)液體狀態(tài)，將其蒸餾可得到純度更高的制口?！揪唧w可參考《為什么說(shuō)稻殼灰是個(gè)寶？產(chǎn)品用處介紹如下！》的相關(guān)內(nèi)容】

本篇文章主要向大家詳細(xì)介紹了關(guān)于稻殼灰神秘的新用途，不知道大家有沒(méi)有對(duì)以上問(wèn)題完全掌握呢？如果大家還有疑惑的地方想要了解的話，大家可以在線咨詢我們的熱線客服，我們的客服將為大家提供熱情服務(wù)。
